所屬分類： 電動調節閥

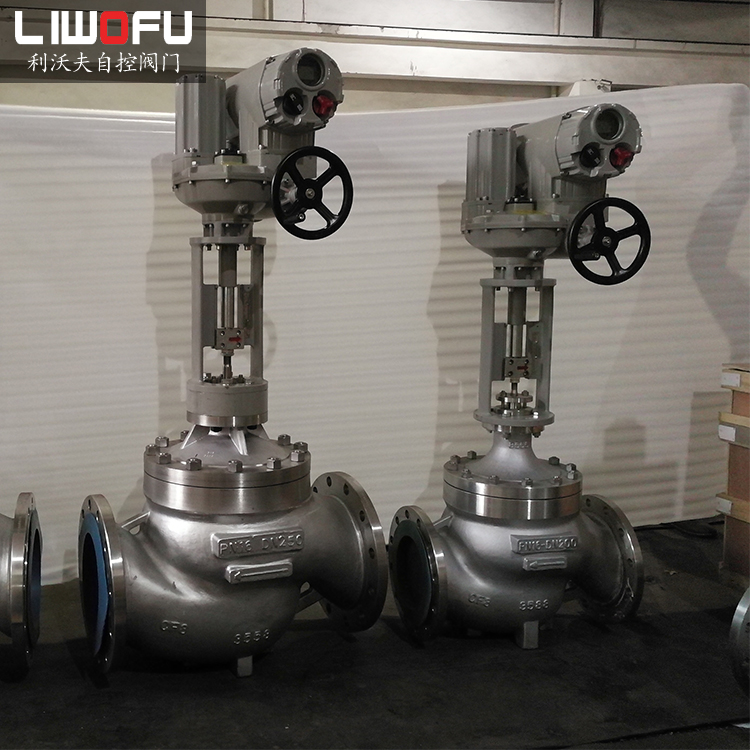

電動直行程調節閥由單相交流220V電源驅動，接受0-10mADC或4-20mADC的統一標準電信號，自動控制閥門開度，自動工作流量、壓力、溫度、液位等參數的自動控制是制造過程自動調節的組成部分之一。
產品詳情
電動直行程調節閥由單相交流220V電源驅動，接受0-10mADC或4-20mADC的統一標準電信號，自動控制閥門開度，自動工作流量、壓力、溫度、液位等參數的自動控制是制造過程自動調節的組成部分之一。
電動直行程調節閥座閥有兩個滑閥球，一個在頂部，一個在底部。作用在上下閥芯上的流體推力方向相反，大小接近。不平衡力小，允許壓差大，額定流量系數比同口徑單閥芯高，座閥大，但閥門泄漏量比單座閥大。
電動直行程調節閥適用于泄漏要求不嚴格且閥門前后壓差較大的潔凈介質。電動直行程調節閥廣泛用于電力、冶金、輕工、食品、石油、化工等行業的自動控制。
電動直行程調節閥技術參數
公稱通徑DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||||
額定流量 | 雙座 | N | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | ||||
套筒 | M | 15 | 20 | 30 | 75 | 115 | 240 | 350 | ||||||||
公稱壓力(Mpa) | 1.6 4.0 6.0Mpa | |||||||||||||||
行程(mm) | 10 | 16 | 25 | 40 | 60 | 100 | ||||||||||
電動執行器型號 | DKZ-310/310C | DKZ-410/410C/510/510C | DKZ-510/510C | |||||||||||||
信號 | Ⅱ型0-10mA DC Ⅲ型4-20mA DC | |||||||||||||||
介質溫度℃ | -40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃ | |||||||||||||||
流量特性 | 直線 百分比 | |||||||||||||||
可調范圍 | 30:1 | |||||||||||||||
電源電壓 | 220VAC 50～60Hz | |||||||||||||||
作用方式 | 電開式（K） 電閉式（B） | |||||||||||||||
閥 | 公 | 0.6 | 低溫： ZG1Cr18Ni9Ti | |||||||||||||
1.6 | 常溫:HT200 ZG230-450 | |||||||||||||||
4.0 | 低溫: ZG1Cr18Ni9Ti | |||||||||||||||
常溫:ZG230-450、ZG1Cr18Ni9Ti | ||||||||||||||||
中溫:ZG230-450、ZG1Cr18Ni9Ti | ||||||||||||||||
6.4 | 低溫:ZG1Cr18Ni9Ti | |||||||||||||||
常溫:ZG230-450、ZG1Cr18Ni9Ti | ||||||||||||||||
中溫:ZG230-450、ZG1Cr18Ni9Ti | ||||||||||||||||
法蘭尺寸 | 管連接 | 鑄鋼法蘭按JB77-59，鑄鐵法蘭按JB79-59 | ||||||||||||||
法蘭型式 | 法蘭密封型式按JB77-59，其中PN6.0法蘭按準糟式 | |||||||||||||||
閥芯材質 | 1Cr18Ni9Ti | |||||||||||||||
上閥蓋型式 | 普通式（常溫型），熱片式（中溫型），長勁式（低溫式） | |||||||||||||||
電動執行機構主要性能參數
型號 | 額定輸出力N | 速度mm/s | 技術參數 | ||||
PSL | 381L | PSL | 381L | PSL | 381L | PSL | 361L |
201 | 361LSA-08 | 1000 | 800 | 0.25 | 4.2 | 電源：AC220V 50Hz | 電源：AC220V 50Hz |
202 | 361LSA-20 | 2000 | 2000 | 0.50 | 2.1 | ||
204 | 361LSB-30 | 4500 | 3000 | 0.50 | 3.5 | ||
208 | 361LSB-50 | 8000 | 5000 | 1.00 | 1.7 | ||
312 | 361LSC-65 | 12000 | 6500 | 0.60 | 2.8 | ||
325 | 361LSC-99 | 25000 | 10000 | 1.0 | 2.0 | ||
電動直行程調節閥主要性能指標
項目 | 指標值 | ||
基本誤差％ | 配3810L±2.5； 帶定位器 ±1.0 | ||
回差％ | 配381L ±2.0； 配PSL±1.0 | ||
死區％ | 1.0 | ||
始終點偏差％ | 電開 | 始點 | ±2.5 |
終點 | ±2.5 | ||
電關 | 始點 | ±2.5 | |
終點 | ±2.5 | ||
可調范圍 | 50：1 | ||
額定行程偏差％ | 2.5 | ||
泄量量L/H | 符合JB/T7387-94 IV級 小于閥的額定容量×10-4 | ||
