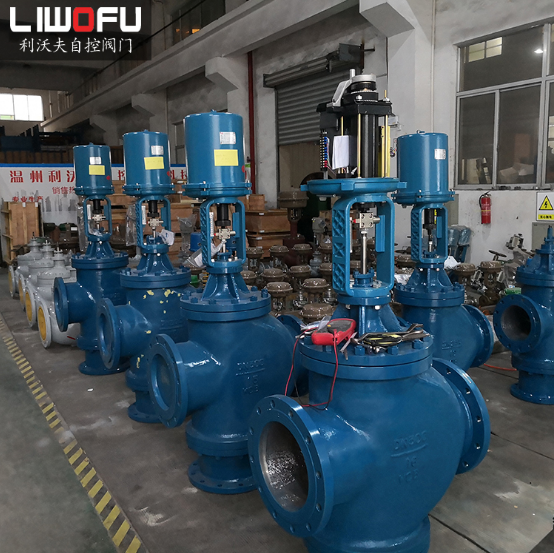

電動三通調節閥以其調節精度高、運行穩定可靠、單閥一機多用的Du特特點，得到越來越廣泛的應用和涉及。與其他電動閥一樣，電動三通閥分為執行機構和閥體兩大部分。

電動三通調節閥由以下幾部分組成

1、閥體：閥體、閥座、閥芯、閥桿、閥蓋、套筒

2、附件：壓板、防塵閥、填料、螺柱、螺母和各種墊圈成分

電動三通調節閥結構

電動三通調節閥的結構由單座閥和雙座閥改變，用閥芯本身作導向。當分流調節閥啟動時，一個通道完全關閉，另一個通道完全打開。關閉時的力與單座閥的力相同。由于小口徑的不平衡力小，DN≤80時旁通時可使用合流調節閥。電動三通調節閥閥芯與套筒閥的套筒相同，節流部分有窗口和小孔兩種，后者具有降低噪音和共振的功能。

電動三通調節閥的原理

電動三通調節閥的閥體為一進二出（分體式）和二進一出（復合式）的三通結構。匯流型用于混合兩種流體。第三種流體，或兩種不同的類型。相同溫度的流體與相同溫度的流體混合。分流型是將一種流體分成兩種流體的類型。

電動三通調節閥有三個進出水口與管道相連。這相當于兩個單座閥組合在一個主體中。根據操作類型分為三通合流調節閥和三通分流調節閥。

組合調節閥有兩個入口和一個出口。原理是兩種流體通過閥門混合。例如，具有不同溫度的兩種流體通過一個閥門，并將溫度在前兩種之間的流體混合。

分流調節閥一進二出，將流體通過閥門后分成兩路。當閥門關閉一個出口時，另一個出口打開。
