切斷閥在選擇結構形式的時候應該注意哪些？

發布日期：[2019-07-15] 本文關鍵詞：切斷閥點擊率：

切斷閥在要求較高的應用場合都會對調節閥提出切斷要求，因此切斷功能是調節閥的一個重要的使用功能和內在質量指標（對切斷等級的劃分及標準見相關資料）。在現場使用中，往往會出現調節閥切斷不好、泄漏大等故障。除因堵卡、允許壓差過小而被頂開等原因造成的泄漏增加外，絕大部分都是由于調節閥的結構缺陷和選型不當造成的。

在切斷效果方面，角行程閥比直行程閥（如單座閥、套筒閥、閘閥等）結構更簡單、密封效果更可靠、更具有優良性。比較有代表性的有三偏心硬密封蝶閥、球閥等。

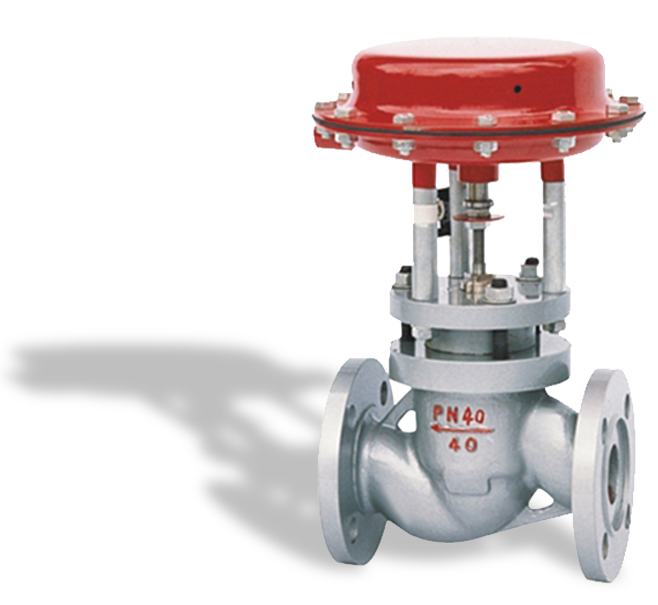

切斷閥

密封面的選擇

1）面對面密封：常見的柱塞閥芯，其密封面為60°的小錐面，此小錐面的寬度通常在0.5mm～2mm之間，要密封好就必須保證兩個錐面良好接觸。但事實上，它始終受到加工誤差的影響（如同心度、不圓度、傾斜度等），其密封效果不很理想。這類閥的泄漏率通常為10-4，經精密研磨后可達到10-6，可達較高的密封等級。

2）球面密封利用球面的球面轉動與固定的閥定小錐面相切，它們之間為線接觸，這就比上述面對面密封效果好。球閥、球面密封蝶閥等就是采用這一思路來制作的，其泄漏率可達10-6～10-8，高性能的三偏心蝶閥可達10-8，甚到為零泄漏。

密封材料的選擇

1）軟密封除耐腐蝕的襯里閥門外，一般的軟密封閥指閥芯或閥座兩者之一采用金屬材料（主要為聚四氟乙烯和橡膠等）的密封形式的閥。軟密封閥密封效果zui佳，但在管道安裝、系統的清洗中都有可能留下或多或少不干凈的雜物（如焊渣、鐵屑等），它們流經調節閥時，容易把軟密封閥座或閥芯劃傷，使泄漏量增加，密封可靠性差。所以，選擇軟密封結構必須考慮介質的清潔和投運前嚴格沖洗管道。

2）硬密封硬密封再堆焊耐磨合金是切斷閥的zui佳選擇。這種方式在考慮密封性的同時也考慮了使用壽命和可靠性，雖然出廠指標只有10-4～10-5，達不到軟密封零泄漏的效果，但足以滿足嚴密切斷的要求，而且它經久耐用，從經濟的角度考慮更合算。

切斷閥的可靠性

1）軟密封，切斷效果好，但不適宜用于顆粒介質，一旦劃傷，泄漏會急劇增加。因此，條件允許時盡量選用硬密封。"O"型球閥硬密封可達10-5，三偏心蝶閥可達零泄漏。

2）對密封耐磨性的考慮：除選硬密封外，對泄漏要求10-4以上的切斷型調節閥，必須堆焊耐磨合金以提高密封的耐磨性、耐沖蝕、耐劃傷的能力，提高閥的壽命。

3）對高溫介質的切斷調節閥在室溫下組裝的，在高溫下工作，溫度變化幾百度。熱膨脹會改變裝配時建立的密封比壓。過緊，密封面會卡信，運動時會嚴重檫傷，拉傷；過松，密封壓不夠，兩種情況泄漏都會急劇增加。解決的zui好辦法是用彈性閥座來吸收這一變化造成的差異。通常有三種彈性方案：①彈簧式；②薄片式柔性金屬環；③剛柔相濟的彈性閥座。后者zui好，既有柔性克服熱膨脹，又有剛度并堆焊耐磨合金來提高耐磨面的可靠性。

4）對含顆粒的沖蝕介質，要考慮閥芯避開高速介質的直接沖蝕。

5）對于硬密封，必須有足夠的硬度差，同一硬度材料"互不相讓"，很容易劃傷而引起泄漏。
